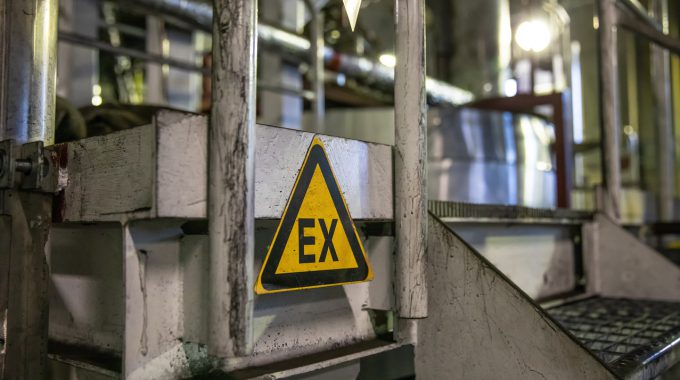

ATEX Sign EX Zone

Ex προστασία – Η διαφορά μεταξύ του μοντέλου Zone και Division

"Το προϊόν είναι κατάλληλο για χρήση στη Ζώνη 1, καθώς και για χρήση στην Κλάση 1, Div 1." Αυτή η δήλωση ακούγεται ή διαβάζεται ξανά και ξανά στις περιγραφές για προϊόντα για χρήση σε επικίνδυνες περιοχές. Ποια είναι όμως η διαφορά μεταξύ Zone 1 και Class 1, Div 1; Ας συγκρίνουμε το μοντέλο Zone με το μοντέλο Division.

Διεθνής άποψη

Οι αισθητήρες πίεσης και ο εξοπλισμός, για παράδειγμα, λαμβάνουν προστασία από εκρήξεις στη σειρά προτύπων IEC 60079. Η σειρά προτύπων ATEX, η οποία αποτελεί επίσης τη βάση για την οδηγία της ΕΕ 2014/34/EU (ATEX), περιγράφει, μεταξύ άλλων, τους τύπους προστασίας ανάφλεξης για ηλεκτρικό εξοπλισμό καθώς και την αξιολόγηση ή ταξινόμηση των επικίνδυνων περιοχών εντός των εγκαταστάσεων σύμφωνα με σε διαφορετικές κατηγορίες.

Εθνικές ιδιαιτερότητες

Ενδέχεται να υπάρχουν αποκλίσεις από αυτό το πρότυπο στους εθνικούς κανονισμούς. Η Βόρεια Αμερική, για παράδειγμα, χρησιμοποιεί διαφορετικά ηλεκτρικά συστήματα για την κατασκευή και τη λειτουργία της υποδομής της. Οι κανονισμοί περιγράφονται στον Εθνικό Ηλεκτρικό Κώδικα (NEC) στις ΗΠΑ και στον Καναδικό Ηλεκτρικό Κώδικα (CEC) στον Καναδά. Μία από αυτές τις διαφορές είναι ο προσδιορισμός και η ταξινόμηση των επικίνδυνων περιοχών. Ακολουθεί μια απλουστευμένη σύγκριση των διαφόρων ονομασιών για επικίνδυνες περιοχές αερίου.

ΕΧ-Ταξινόμηση-Πίνακας

Το NEC και το CEC έχουν ενημερωθεί για να περιλαμβάνουν περισσότερα διεθνή πρότυπα, έτσι ώστε και τα δύο να υποστηρίζουν πλέον το μοντέλο Zone για την ταξινόμηση των επικίνδυνων περιοχών και το CEC το απαιτεί ακόμη και για νέες εγκαταστάσεις.

Οι αισθητήρες Rheonics διατίθενται με πιστοποιήσεις ATEX & IECEx

Η Rheonics προσφέρει εγγενώς ασφαλείς αισθητήρες πιστοποιημένους από την ATEX και την IECEx για χρήση σε επικίνδυνα περιβάλλοντα. Αυτοί οι αισθητήρες είναι σύμφωνοι με τις βασικές απαιτήσεις υγείας και ασφάλειας που σχετίζονται με το σχεδιασμό και την κατασκευή εξοπλισμού και συστημάτων προστασίας που προορίζονται για χρήση σε εκρήξιμες ατμόσφαιρες.

Οι εγγενώς ασφαλείς και εκρηκτικές πιστοποιήσεις που διαθέτει η Rheonics επιτρέπουν επίσης την προσαρμογή ενός υφιστάμενου αισθητήρα, επιτρέποντας στους πελάτες μας να αποφεύγουν το χρόνο και το κόστος που σχετίζονται με την ταυτοποίηση και τον έλεγχο μιας εναλλακτικής λύσης. Προσαρμοσμένοι αισθητήρες μπορούν να παρέχονται για εφαρμογές που απαιτούν μία μονάδα μέχρι χιλιάδες μονάδες. με χρόνους προβολής εβδομάδων έναντι μηνών.

Ρεονική SRV & SRD είναι πιστοποιημένα τόσο από την ATEX όσο και από την IECEx από την TÜV Rheinland.

Tuv-πιστοποιημένη-ρεονική

ATEX (2014/34 / ΕΕ) Πιστοποίηση

Οι πιστοποιημένοι εγγενώς ασφαλείς αισθητήρες της Rheonics ATEX συμμορφώνονται με την οδηγία ATEX 2014/34 / ΕΕ και είναι πιστοποιημένοι για την ενδογενή ασφάλεια στην Ex. Η οδηγία ATEX καθορίζει ελάχιστες και βασικές απαιτήσεις σχετικά με την υγεία και την ασφάλεια για την προστασία των εργαζομένων που απασχολούνται σε επικίνδυνες ατμόσφαιρες.

Οι πιστοποιημένοι αισθητήρες ATEX της Rheonics αναγνωρίζονται για χρήση στην Ευρώπη και διεθνώς. Όλα τα πιστοποιημένα εξαρτήματα ATEX φέρουν την ένδειξη "CE" για να δείξουν τη συμμόρφωση.

Πιστοποιημένο με IECEx

Οι εγγενώς ασφαλείς αισθητήρες της Rheonics πιστοποιούνται από την IECEx, τη Διεθνή Ηλεκτροτεχνική Επιτροπή για την πιστοποίηση προτύπων που σχετίζονται με εξοπλισμό για χρήση σε εκρηκτικές ατμόσφαιρες.

Πρόκειται για μια διεθνή πιστοποίηση που διασφαλίζει τη συμμόρφωση με την ασφάλεια για χρήση σε επικίνδυνες περιοχές. Οι αισθητήρες Rheonics είναι πιστοποιημένοι για εγγενή ασφάλεια σε Ex i.

Πιστοποιημένα προϊόντα

SRV Rheonics SRV
SRD - NPT Rheonics SRD
Βασικά χαρακτηριστικά του SRV και SRD
  • Μεγάλη μέτρηση ιξώδους (επίσης πυκνότητα με SRD) με ενσωματωμένη μέτρηση θερμοκρασίας ρευστού
  • Ερματικά σφραγισμένα, όλα τα 316L βρεγμένα μέρη από ανοξείδωτο χάλυβα
  • Σταθερές και επαναλαμβανόμενες μετρήσεις σε μη Νευτώνια υγρά όπως βαφές και επιχρίσματα
  • Μικρός παράγοντας μορφής για απλή εγκατάσταση σε υπάρχουσες γραμμές ροής και κεφαλές ακροφυσίων
  • Εύκολη ενσωμάτωση με υπάρχοντα συστήματα λήψης δεδομένων που χρησιμοποιούν ψηφιακή και αναλογική επικοινωνία δεδομένων
  • Έξυπνη αυτό-ανίχνευση της καθαρότητας των αισθητήρων, εύκολος καθαρισμός και επαλήθευση της βαθμονόμησης

Περιγραφή αισθητήρα και συνθήκες εγκατάστασης

Οι αισθητήρες Rheonics SRV χρησιμοποιούνται για τη μέτρηση και τον έλεγχο του ιξώδους των υγρών, κυρίως υπό συνθήκες διεργασίας. Οι αισθητήρες Rheonics SRD μετρούν, επιπλέον, την πυκνότητα υγρού καθώς και το πραγματικό δυναμικό και κινηματικό ιξώδες. Κάθε αισθητήρας έχει ένα συμμετρικό στρεπτικό αντηχείο ως ευαίσθητο στοιχείο. Η επίδραση του ρευστού στο οποίο βυθίζεται στην απόκριση συντονισμού του - η συχνότητα συντονισμού και η απόσβεσή του - μετράται και ερμηνεύεται από την ηλεκτρονική μονάδα με την οποία παρέχεται.

Και οι δύο αυτές συσκευές, που στο εξής αναφέρονται συλλογικά ως αισθητήρες «SR», παραδίδονται σε μια έκδοση που είναι εγγενώς ασφαλής. Αυτό σημαίνει ότι, εφόσον οι αισθητήρες εγκαθίστανται και λειτουργούν όπως καθορίζεται στο εγχειρίδιο EX, δεν είναι σε θέση να αναφλέξουν εκρηκτικές ατμόσφαιρες στις οποίες λειτουργούν, υπό την προϋπόθεση ότι λειτουργούν εντός του φακέλου παραμέτρων που περιγράφονται στο εγχειρίδιο EX.

Κάθε αισθητήρας Rheonics SR παραδίδεται σε συνδυασμό με μια ηλεκτρονική μονάδα που λειτουργεί και ο δύο αισθητήρας και μεταδίδει τις τιμές μέτρησης σε μία από μια ποικιλία διεπαφών Κατά τη χρήση αισθητήρων Rheonics SR σε επικίνδυνη περιοχή, πρέπει να εγκατασταθούν ένα ή περισσότερα φράγματα διόδων Zener μεταξύ του αισθητήρα Rheonics SR και της ηλεκτρονικής μονάδας του. Αυτό το φράγμα χρησιμεύει για τον περιορισμό της ποσότητας ρεύματος και τάσης που διατίθεται στον αισθητήρα σε περίπτωση βλάβης στην ηλεκτρονική μονάδα και / ή εντός του ίδιου του αισθητήρα.

Τα ίδια τα φράγματα διόδων Zener πρέπει να βρίσκονται είτε έξω από οποιαδήποτε επικίνδυνη ζώνη, είτε στη ζώνη που καθορίζεται από τους κατασκευαστές ως ασφαλή για τα εμπόδια. Η ηλεκτρονική μονάδα του αισθητήρα Rheonics SR πρέπει να βρίσκεται έξω από την επικίνδυνη ζώνη.

Ταξινομήσεις περιοχής

Ζώνη 0: Η Ζώνη 0 είναι μια περιοχή στην οποία υπάρχει εκρηκτική ατμόσφαιρα συνεχώς για μεγάλα χρονικά διαστήματα ή συχνά συμβαίνει.

Ζώνη 1: Η Ζώνη 1 είναι μια περιοχή στην οποία μια εκρηκτική ατμόσφαιρα είναι πιθανό να εμφανίζεται περιστασιακά σε κανονική λειτουργία. Μπορεί να υπάρχει λόγω επισκευής, συντήρησης ή διαρροής.

Ζώνη 2: Η Ζώνη 2 είναι ένα μέρος στο οποίο δεν είναι πιθανό να εκραγεί ατμόσφαιρα κατά την κανονική λειτουργία, αλλά, εάν συμβεί, θα παραμείνει για μικρό χρονικό διάστημα μόνο. Αυτές οι περιοχές γίνονται επικίνδυνες μόνο σε περίπτωση ατυχήματος ή ασυνήθιστης κατάστασης λειτουργίας.

Επισκεφθείτε τη σελίδα Εγχειρίδια για να ζητήσετε εγχειρίδια εγκατάστασης SRV, SRD και EX.

Εγχειρίδια αισθητήρων και εγκατάστασης
SRV-EX-Συνέλευση-01
SRD-EX-Συνέλευση-01

Πιστοποιητικά και QAN

Ακολουθεί η λίστα με τα ενημερωμένα πιστοποιητικά που είναι διαθέσιμα για προβολή/λήψη.

ΤίτλοςΠΑΡΑΓΓΕΛΙΑΣΣύνδεσμος
Πιστοποιητικό – ISO 9001

Πιστοποιητικό για Σύστημα Διαχείρισης Ποιότητας (QMS) – ISO 9001:2015

Λήψη

Πιστοποιητικό - Ειδοποίηση διασφάλισης ποιότητας ATEX (QAN) - Γερμανικά

ATEX-QAN (Κοινοποίηση διασφάλισης ποιότητας) στα γερμανικά - Οι απαιτήσεις σύμφωνα με την οδηγία 2014/34 / ΕΕ έχουν εκπληρωθεί

Λήψη

Πιστοποιητικό - Ειδοποίηση διασφάλισης ποιότητας ATEX (QAN) - Αγγλικά

ATEX-QAN (Κοινοποίηση διασφάλισης ποιότητας) στα Αγγλικά - Οι απαιτήσεις σύμφωνα με την οδηγία 2014/34 / ΕΕ έχουν εκπληρωθεί.

Λήψη

Δήλωση συμμόρφωσης - Δήλωση συμμόρφωσης CE σύμφωνα με την οδηγία 2014/34 / ΕΕ (ATEX) για SRV & SRD

Δήλωση συμμόρφωσης ΕΕ της Rheonics σύμφωνα με την οδηγία 2014/34 / ΕΕ (ATEX) και σχετικά πρότυπα για SRV, SRV-FPC, SRD & SRD-FPC

Λήψη

Πιστοποιητικό - Πιστοποιητικό ATEX για SRV & SRD

Πιστοποιητικό εξοπλισμού και προστατευτικών συστημάτων που προορίζονται για χρήση σε δυνητικά εκρηκτική ατμόσφαιρα - Οδηγία 2014/34 / ΕΕ

Λήψη

Πιστοποιητικό - Πιστοποιητικό συμμόρφωσης IECEx για SRV & SRD

Το πιστοποιητικό αυτό εκδίδεται ως επαλήθευση ότι ένα δείγμα ή αντιπροσωπευτικά της παραγωγής αξιολογήθηκε και δοκιμάστηκε και διαπιστώθηκε ότι συμμορφώνεται με τα πρότυπα IEC που παρατίθενται στο πιστοποιητικό.

Λήψη

Για τυχόν ερωτήσεις ή ερωτήσεις σχετικά με τις λύσεις μας ATEX - IECEx, επικοινωνήστε μαζί μας στη διεύθυνση:
