Ιξώδες πυκνότητας για μελέτες PVT

Εισαγωγή

Η ανάλυση PVT πραγματοποιείται για να συσχετιστεί η παραγωγή επιφανείας με την υπόγεια απόσυρση για μια δεξαμενή πετρελαίου και να προσομοιωθεί τι συμβαίνει στη δεξαμενή κατά την παραγωγή. Τα δεδομένα PVT έχουν εκτεταμένες εφαρμογές στη μηχανική δεξαμενών, από την εκτίμηση αποθεμάτων έως τον προγραμματισμό επιφανειακών εγκαταστάσεων έως την εμπορία αργού.

Οι πρόσφατες εξελίξεις στις βελτιωμένες τεχνολογίες πετρελαίου έχουν αυξήσει τη ζήτηση για εξόρυξη μη παραδοσιακών κοιτασμάτων υδρογονανθράκων παγκοσμίως. Η ακριβής μελέτη PVT είναι ζωτικής σημασίας για να εξασφαλιστεί η ανάπτυξη ενός κερδοφόρου πεδίου - να μεγιστοποιηθεί η παραγωγή με το χαμηλότερο κόστος.

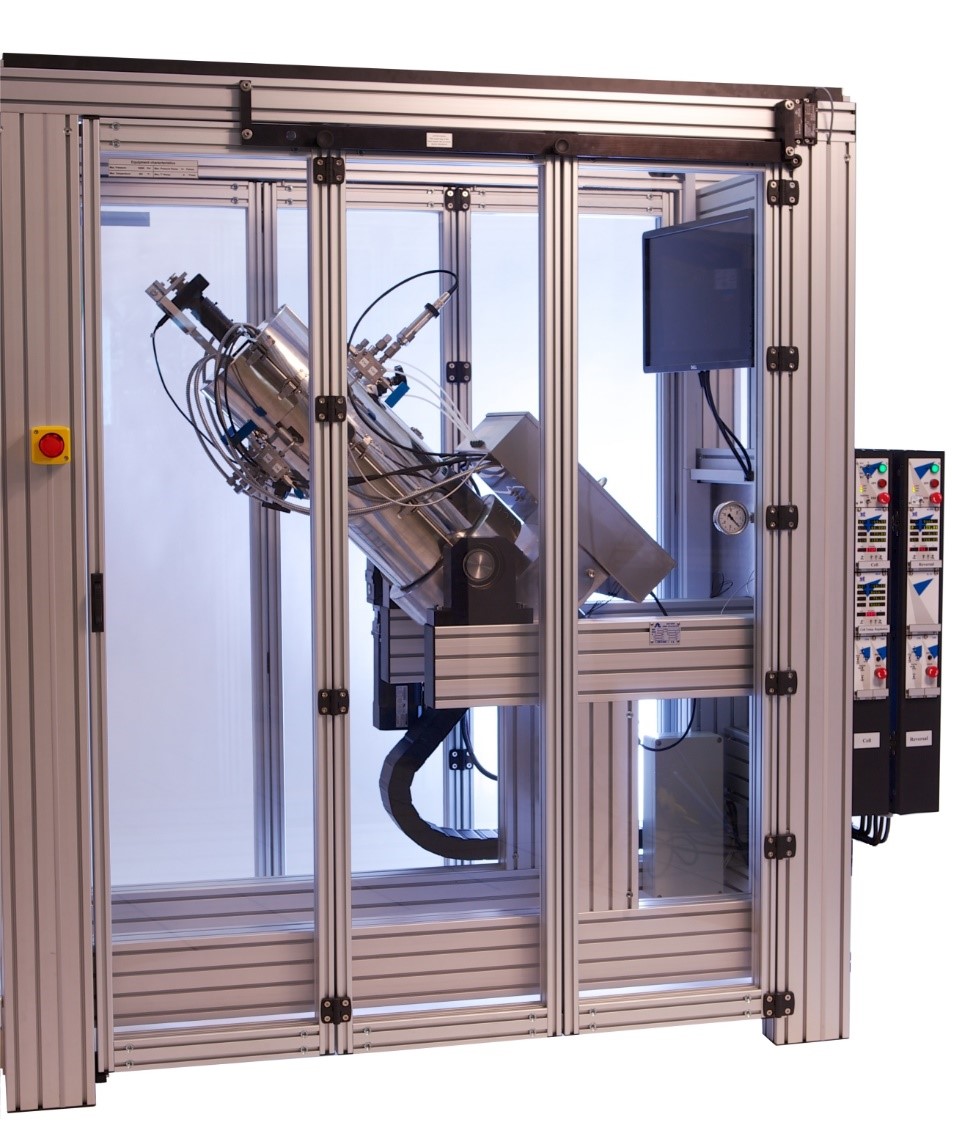

pvt-1

Εφαρμογή

Για να ανταποκριθούν στην αυξανόμενη ζήτηση ενέργειας παγκοσμίως, οι πετρελαϊκές εταιρείες πρέπει να διερευνήσουν δεξαμενές σε εξαιρετικά υψηλές συνθήκες πίεσης και θερμοκρασίας. Μετά την ανακάλυψη μιας δεξαμενής, η ανάγκη κατανόησης της ποσότητας του ανακτήσιμου πετρελαίου, του οικονομικού δυναμικού της δεξαμενής και των ρυθμών με τους οποίους μπορεί να παραχθεί αυτός ο πόρος είναι ζωτικής σημασίας τόσο για την ανάπτυξη πεδίων χαμηλού κόστους σχιστόλιθου όσο και για πολλά δισεκατομμύρια δολαρίου σε υπεράκτια πεδία.

Στις μελέτες PVT, η υψηλή πυκνότητα ποιότητας και τα δεδομένα ιξώδους είναι κρίσιμα για τον προσδιορισμό των ακριβών μοντέλων EOS, των θερμοδυναμικών ιδιοτήτων και των εξισώσεων μεταφοράς. Τα ενσωματωμένα μοντέλα που χρησιμοποιούν πραγματικές μετρήσεις από το πεδίο (GOR, ιξώδες, πυκνότητα) και εργαστήριο (PVT: συντελεστές όγκου σχηματισμού, λόγος αερίου-διαλύματος διαλύματος, ιξώδες, πυκνότητα) χρησιμοποιούνται για την πρόβλεψη των ιδιοτήτων ροής αργού πετρελαίου και των ποσοστών παραγωγής, καθορίστε τον τύπο αντλίας και τα μεγέθη για πράξεις που βασίζονται στην ξηρά. Τα δεδομένα ιξώδους και πυκνότητας αποτελούν σημαντικό παράγοντα ποιότητας και εμπορευσιμότητας των πετρελαιοειδών, αερίων και συμπυκνωμάτων που παράγονται.

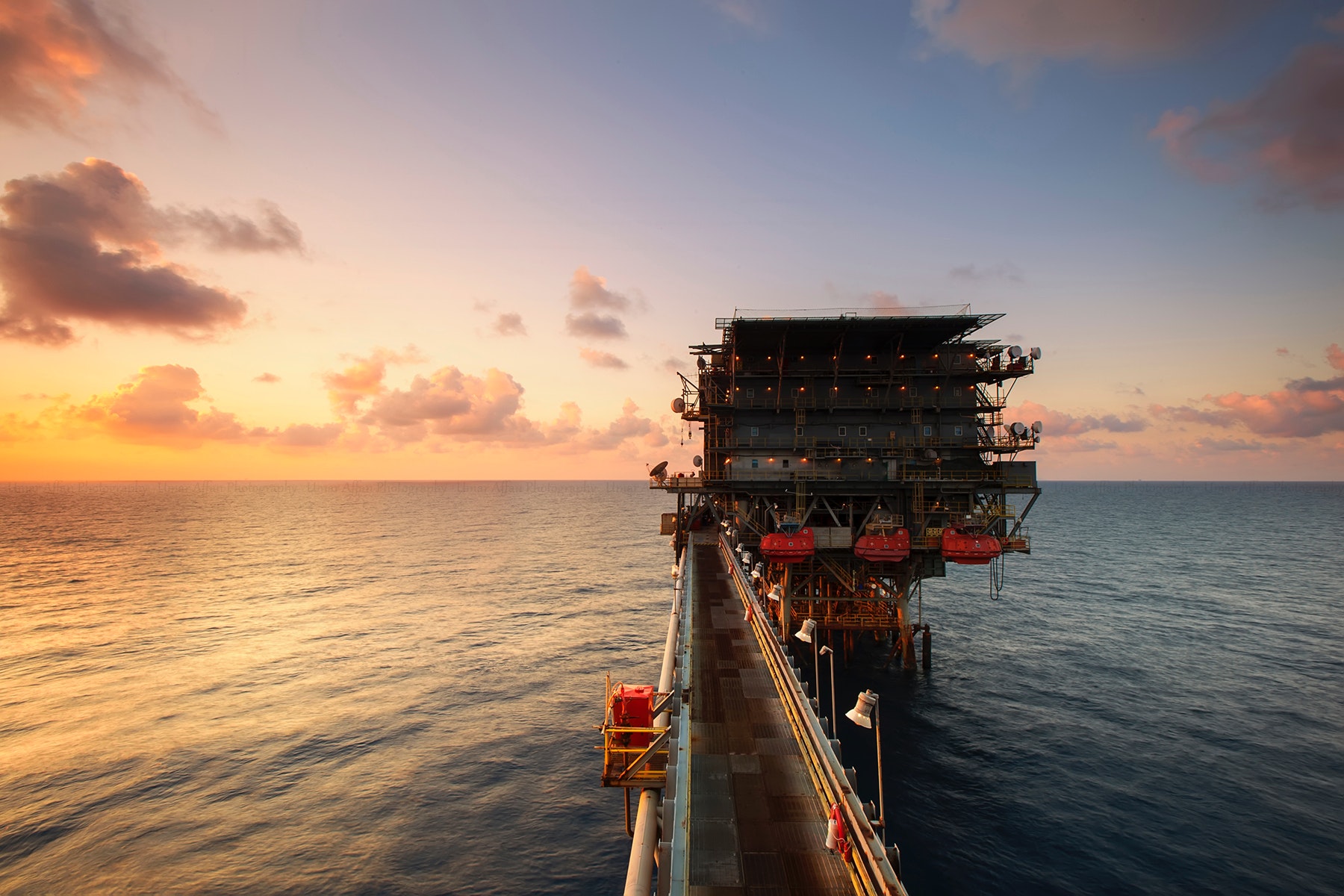

αρχιτεκτονική-σύννεφα-διάτρηση-εξέδρα-87236

Δήλωση προβλήματος

Οι νέες δεξαμενές γίνονται όλο και πιο βαθιές με συνθήκες πολύ υψηλής πίεσης (> 25000 psi) και υψηλή θερμοκρασία (> 400 ° F). Είναι πολύ ακριβό να ληφθούν δείγματα υγρών από εξαιρετικά βαθιά φρεάτια, οπότε είναι σημαντικό οι μετρήσεις πυκνότητας και ιξώδους να πραγματοποιούνται με ελάχιστο όγκο υγρού δεξαμενής. Συνολικά για μελέτες PVT, πρέπει να γίνονται μετρήσεις πυκνότητας και ιξώδους:

  • Στις συνθήκες HTHP (υψηλή θερμοκρασία υψηλής πίεσης) για να μειωθεί η αβεβαιότητα της δεξαμενής
  • Με ελάχιστο όγκο ρευστού δεξαμενής
Παγκόσμιος χάρτης των πεδίων HPHT

Προκλήσεις διαδικασίας

Στην ανάλυση PVT, οι χειριστές χρησιμοποιούν είτε ένα offline είτε ένα ενσωματωμένο όργανο για τη μέτρηση της πυκνότητας και ένα άλλο όργανο για τη μέτρηση του ιξώδους (κυρίως εκτός σύνδεσης). Υπάρχουν σημαντικά ζητήματα στη χρήση δύο ξεχωριστών οργάνων για τη μέτρηση της πυκνότητας και του ιξώδους:

  • Τα περισσότερα παραδοσιακά όργανα που χρησιμοποιούνται για μέτρηση πυκνότητας και ιξώδους χρειάζονται ξεχωριστά δείγματα ρευστού για ανάλυση τα οποία εξάγονται από κυλίνδρους δειγματοληψίας ρευστού, χρησιμοποιώντας μεγάλες ποσότητες ενός εξαιρετικά πολύτιμου δείγματος ρευστού που δεν μπορεί να επαναχρησιμοποιηθεί σε PVT
  • Οι ίδιες συνθήκες θερμοκρασίας και πίεσης είναι πιο δύσκολο να επιτευχθούν σε δύο χωριστά όργανα που οδηγούν σε σφάλματα μέτρησης
  • Δύσκολο να τοποθετηθούν μεγάλοι, ογκώδεις μετρητές πυκνότητας και ιξωδόμετρο μέσα στους φούρνους PVT λόγω περιορισμού χώρου και τοποθέτησης
  • Χειροκίνητη λειτουργία και χρειάζεται πολύ χρόνο για μέτρηση
  • Χρειάζεται σημαντική εργασία ολοκλήρωσης σε υλικό και λογισμικό για τον συγχρονισμό των δεδομένων μέτρησης και τη διασφάλιση της συμμόρφωσης

Προτάσεις της Ρεονικής

Το DVM της Rheonics είναι ένα ενιαίο όργανο που συνδυάζει μετρητή πυκνότητας HTHP και ιξωδόμετρο που παρέχει ταυτόχρονη μέτρηση πυκνότητας, ιξώδους και θερμοκρασίας στις πιο σκληρές συνθήκες.

Αρχή λειτουργίας

Το rheonics 'DVM μετρά το ιξώδες και την πυκνότητα μέσω ενός στρεπτικού συντονιστή πιρουνιού συντονισμού με πεπλατυσμένα άκρα δοντιού, το οποίο βυθίζεται στο υπό δοκιμή υγρό. Όσο πιο ιξώδες είναι το ρευστό, τόσο μεγαλύτερη είναι η μηχανική απόσβεση του αντηχείου και όσο πιο πυκνό είναι το ρευστό, τόσο χαμηλότερη είναι η συχνότητα συντονισμού του. Από τη συχνότητα απόσβεσης και συντονισμού, η πυκνότητα και το ιξώδες μπορούν να υπολογιστούν μέσω ιδιόκτητων αλγορίθμων της ρεονικής. Χάρη στο συζευγμένο στρεπτικό αντηχείο της ρεονικής σχεδίασης (δίπλωμα ευρεσιτεχνίας ΗΠΑ 9518906), ο μορφοτροπέας είναι απόλυτα ισορροπημένος, διατηρώντας παράλληλα εξαιρετική μηχανική απομόνωση από τη βάση του αισθητήρα. Η απόσβεση και η συχνότητα συντονισμού μετρώνται από τα ηλεκτρονικά ανίχνευσης και αξιολόγησης ρεονικής (αριθμός ευρεσιτεχνίας ΗΠΑ 8291750) Με βάση την αποδεδειγμένη τεχνολογία βρόχου κλειδώματος φάσης της ρεονικής, η ηλεκτρονική μονάδα προσφέρει σταθερές και επαναλαμβανόμενες μετρήσεις υψηλής ακρίβειας σε όλο το φάσμα καθορισμένων θερμοκρασιών και ρευστών ιδιοτήτων.



Για να μάθετε λεπτομερώς σχετικά με την τεχνολογία των ανθεκτικών σε στρέψη αντηχητικών ρεορωνικών, ανατρέξτε στο whitepaper.



Ισχυρή ενσωματωμένη και ανώτερη τεχνολογία αισθητήρων

Οι αισθητήρες DVM της Rheonics χρησιμοποιούν κατοχυρωμένους με ευρεσιτεχνία ισορροπημένους αντηχεία για να εξασφαλίζουν σταθερές, αναπαραγώγιμες μετρήσεις ανεξάρτητα από τον τρόπο τοποθέτησης του DVM. Το DVM χρησιμοποιεί εξαιρετικά σταθερούς αντηχείς, κατασκευασμένους με δεκαετίες εμπειρίας στα υλικά, τη δυναμική των δονήσεων και τη μοντελοποίηση αλληλεπιδράσεων ρευστού-συντονισμού, που προσθέτουν στους πιο ανθεκτικούς, επαναλαμβανόμενους και καλά χαρακτηρισμένους αισθητήρες.

Ενιαίο όργανο, διπλή λειτουργία

Το DVM της Rheonics είναι ένα μοναδικό προϊόν που αντικαθιστά δύο εναλλακτικές λύσεις και προσφέρει καλύτερη απόδοση ενώ λειτουργεί σε πραγματικές συνθήκες δεξαμενής. Εξαλείφει τη δυσκολία συνδυασμού δύο διαφορετικών οργάνων μαζί με το κύτταρο PVT σε φούρνο ή λουτρό.

Ακριβείς, γρήγορες και αξιόπιστες μετρήσεις

Το DVM της Rheonics είναι εξαιρετικά σταθεροί συντονιστές. Εξελιγμένα, κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας 3rd Ηλεκτρονικά γενιάς οδηγούν αυτούς τους αισθητήρες και αξιολογούν την απόκριση τους. Μεγάλη ηλεκτρονική, σε συνδυασμό με ολοκληρωμένα υπολογιστικά μοντέλα, καθιστούν τις μονάδες αξιολόγησης μία από τις ταχύτερες και πιο ακριβείς στη βιομηχανία. Το DVM δίνει μετρήσεις πυκνότητας και ιξώδους σε πραγματικό χρόνο σε λιγότερο από 2 δευτερόλεπτα!

Πιο ευρύ oμεταβατική ικανότητα

Οι εκτεταμένες δυνατότητες οργάνων της Rheonics επιτρέπουν στους χρήστες να πραγματοποιούν μετρήσεις σε δύσκολες συνθήκες δεξαμενής. Έχει το ευρύτερο φάσμα λειτουργιών στην αγορά:

  • Εύρος πίεσης έως 30,000 psi
  • Η θερμοκρασία κυμαίνεται από -40 έως 200 ° C
  • Εύρος ιξώδους: 0.02 έως 300 cP
  • Εύρος πυκνότητας: 0 έως 3 g / cc

Ελάχιστη απαίτηση μεγέθους δείγματος

Ελάχιστο ρευστό δεξαμενής χρησιμοποιείται για δοκιμή στο DVM, καθώς δεν υπάρχει απαίτηση για ξεχωριστή γραμμή ή σύστημα δειγματοληψίας. Ασφαλής και οικονομικά αποδοτική λειτουργία, το DVM απαιτεί μόνο 0.7 ml δείγματος για τη μέτρηση του ιξώδους και της πυκνότητας σε ολόκληρο το φάσμα P, T εξοικονομώντας χρόνο και χρήμα.

Χωρίς προβλήματα και βολική λειτουργία

Το DVM εξαλείφει την ανάγκη για ξεχωριστά όργανα για τη μέτρηση της πυκνότητας και του ιξώδους που απαιτούν αισθητά μεγαλύτερους όγκους δειγμάτων, πολυάριθμες αναδιαρθρώσεις και δυσκίνητα συστήματα μεταφοράς υγρών. Μπορεί να παρακολουθεί συνεχώς την αλλαγή του ιξώδους και της πυκνότητας του δείγματος ζωντανού λαδιού καθ 'όλη τη διάρκεια της εκτέλεσης και δεν απαιτεί καμία αλλαγή υλικού ή επαναδιευθέτηση. Το λογισμικό της Rheonics είναι ισχυρό, διαισθητικό και βολικό στη χρήση. Χωρίς υδράργυρο, χρονοδιακόπτη ή πολλαπλά έμβολα, το DVM είναι εύκολο στις λειτουργίες και το περιβάλλον.

Προτίμηση αξίας της Rheonics: Το καλύτερο στη βιομηχανία

Πολύ υψηλές πιέσεις και θερμοκρασίες, κραδασμοί και κραδασμοί, περιορισμένη διαθεσιμότητα ισχύος και σοβαροί περιορισμοί χώρου στις εξέδρες γεώτρησης απαιτούν νέες προσεγγίσεις στα όργανα μέτρησης. Αυτό χρησιμεύει ως charter για τη σειρά αισθητήρων DVM-PVT της Rheonics. Ακολουθεί σύγκριση των υφιστάμενων τεχνολογιών των ιξωδόμετρων και των μετρητών πυκνότητας με το DVM της Rheonics (στρεπτικός ισορροπημένος συντονιστής).

 Στρεπτικός ισορροπημένος αντηχητής
(Rheonics DVM)
Ηλεκτρομαγνητικό κινούμενο έμβολοΠυκνότητα σωλήνων δόνησηςΤριχοειδείς σωλήνες
Εύρος Πυκνότητας0 - 3 g / ccΔεν είναι δυνατή η μέτρηση.0 - 3 g / ccΔεν είναι δυνατή η μέτρηση.
Ακρίβεια πυκνότητας0.001 g / cc -0.0001 g / cc -
Αναπαραγωγικότητα(0.0001 g / cc και καλύτερη εμφάνιση)-(0.00001 g / cc για καθορισμένες συνθήκες)-
Εύρος ιξώδους0.2 έως 300 cP0.02 έως 10,000 cP (χρειάζεται 6 έμβολα)Δεν είναι δυνατή η μέτρηση.
Πρέπει να βαθμονομηθεί για να αντισταθμιστεί το ιξώδες υγρού.
0.02 έως 10,000 cP με πολλαπλά τριχοειδή.
Ακρίβεια ιξώδους1% των πραγματικών1% της πλήρους κλίμακας-Εξαρτάται από την ακρίβεια του χρονομέτρη.
Αναπαραγωγικότητα0.5% της ανάγνωσης0.8% της ανάγνωσης-Εξαρτάται από την ακρίβεια του χρονομέτρη.
Εκτίμηση πίεσης
Επίδραση πίεσης
0 έως 30,000 psi (2000 bar)
Πλήρως αντισταθμιζόμενο, Δεν χρειάζεται βαθμονόμηση.
0 έως 15,000 psi (1000 bar)
Σημαντικό, βαθμονομημένο από τον χρήστη.
0 έως 1400 psi (100 bar), ειδικό έως 6000 psi (400 bar)
Είναι σημαντικό, πρέπει να αποζημιωθεί.
Έως 15,000 psi
Διαβάθμιση θερμοκρασίας
Βαθμονόμηση θερμοκρασίας
-40 έως 200 ° C
Ενσωματωμένος αισθητήρας θερμοκρασίας σε ροή. Μικρή μάζα αισθητήρα. Οι ισοθερμικές συνθήκες επιτρέπουν εξαιρετική ακρίβεια.
Μέγιστη. 190 ° C
Η τεράστια μάζα του αισθητήρα χρειάζεται πολύ χρόνο για να φτάσει σε ισοθερμικές συνθήκες. Χρειάζεται 40 λεπτά ή υψηλότερο για μέτρηση.
Μέγιστη. 150 ° C
Μεγάλη μάζα αισθητήρα. Σημαντική επίδραση στη μέτρηση της πυκνότητας. Στις εργοστασιακές συνθήκες, πληροί τις προδιαγραφές. Διαφορετικά, πολύ χειρότερα.
Μέγιστη. 200 ° C
Τριχοειδείς σωλήνες σε φούρνο ή μπανιέρα. Δεν είναι εύκολο να καθαριστεί και να γεμίσει. Χρειάζεται πολύς χρόνος για να επιτευχθούν σταθερές θερμικές συνθήκες.
Κατάσταση ροής
Απαίτηση εγκατάστασης
Επιλέξτε Μέγεθος
Στατικό ή ρέει. Καμία επίδραση του ρυθμού ροής.
Μικρό μέγεθος (1.5 "x 2" x 1.5 "). Εύκολη ενσωμάτωση σε PVT και βασικές ρυθμίσεις δοκιμών πλημμύρας.
Στατική ή ροή (με προσαρμογέα & βαλβίδες). Δεν είναι δυνατή η ενσωμάτωση σε φούρνους PVT ή πυρήνα πλημμύρας. Χρησιμοποιείται γενικά αυτόνομο.Στατικό ή ρέει.
Ευάλωτο στην αντλία θορύβου και εξωτερικών κραδασμών.
Εύκολη ενσωμάτωση σε φούρνο PVT.
Στατικός.
Δεν είναι δυνατή η ενσωμάτωση σε φούρνο PVT. Χρησιμοποιείται ως αυτόνομο όργανο.
Τιμή$$$ $ $$$ - $$$$ - $
Κόστος εγκατάστασης0 έως χαμηλά $Μεσαίο $$Μεσαίο $$Μεσαίο $$
ΣυντήρησηΔεν απαιτείται.Χρειάζεται εκτεταμένη εκκαθάριση.Απαιτείται τακτική βαθμονόμηση.Συχνή βαθμονόμηση και συντήρηση.
Κόστος διάρκειας ζωής για τον πελάτη$$$$$$$$ $ $ $ $ $$ $ $ $
Τυπικά ζητήματα μέτρησηςΤα χαμηλά ιξώδη κάτω από 0.2 cP είναι μετρήσιμα αλλά δεν βαθμονομούνται επί του παρόντος.Δύσκολο να ενσωματωθεί σε ένα βρόχο ροής.
Η πίεση εισάγει υψηλό σφάλμα.
Χρειάζεται εκτεταμένη βαθμονόμηση.
Έλλειψη μέτρησης ιξώδους.
Χρειάζεται επαναβαθμονόμηση με υγρό αναφοράς υπό πίεση δοκιμής με παρόμοιο ιξώδες με το υγρό δείγματος.
Χειροκίνητες μετρήσεις.
Δεν υπάρχει ροή.
Χωρίς μέτρηση πυκνότητας.

Ηλεκτρονικά κατασκευασμένα για να ταιριάζουν στις ανάγκες σας

Διαθέσιμο τόσο σε κέλυφος πομπού που προστατεύεται από εκρήξεις όσο και σε κονσόλα DIN με μικρή αντοχή, η ηλεκτρονική αισθητήρα επιτρέπει την εύκολη ενσωμάτωση σε αγωγούς διεργασίας και εσωτερικούς πίνακες εξοπλισμού μηχανών.



Εύκολη ενσωμάτωση

Πολλαπλές μέθοδοι αναλογικής και ψηφιακής επικοινωνίας που εφαρμόζονται στα ηλεκτρονικά αισθητήρα καθιστούν τη σύνδεση με βιομηχανικά PLC και συστήματα ελέγχου απλή και απλή.



Εκτέλεση

Τοποθετήστε απευθείας τον αισθητήρα στη ροή της διαδικασίας σας για να κάνετε μετρήσεις ιξώδους και πυκνότητας σε πραγματικό χρόνο. Δεν απαιτείται γραμμή παράκαμψης: ο αισθητήρας μπορεί να βυθιστεί εν σειρά, ο ρυθμός ροής και οι δονήσεις δεν επηρεάζουν τη σταθερότητα και την ακρίβεια της μέτρησης. Βελτιστοποιήστε τις μελέτες PVT παρέχοντας επαναλαμβανόμενες, διαδοχικές και συνεπείς δοκιμές σε ρευστά γεώτρησης.

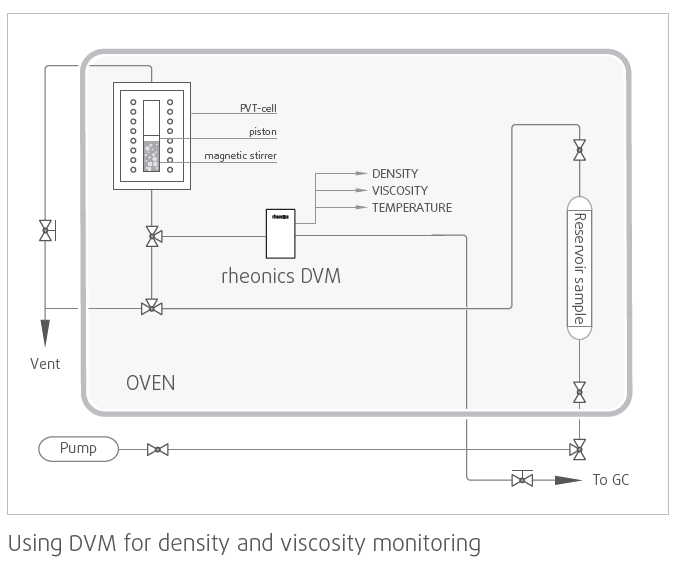

pvt-5 - Αντιγραφή

Επιλογή μέσων Rheonics

Η Rheonics σχεδιάζει, κατασκευάζει και εμπορεύεται καινοτόμα συστήματα ανίχνευσης και παρακολούθησης υγρών. Η ακρίβεια που κατασκευάστηκε στην Ελβετία, τα ιξωδομετρικά μέσα Rheonics έχουν την ευαισθησία που απαιτείται από την εφαρμογή και την αξιοπιστία που απαιτείται για να επιβιώσουν σε ένα σκληρό περιβάλλον λειτουργίας. Σταθερά αποτελέσματα - ακόμα και υπό δυσμενείς συνθήκες ροής. Δεν επηρεάζεται η πτώση πίεσης ή ο ρυθμός ροής. Είναι εξίσου κατάλληλο για τις μετρήσεις ελέγχου ποιότητας στο εργαστήριο. Δεν χρειάζεται να αλλάξετε κανένα στοιχείο ή μια παράμετρο για να μετρήσετε σε ολόκληρο το φάσμα.

Προτεινόμενα προϊόντα για την εφαρμογή

  • Ταυτόχρονη μέτρηση πυκνότητας και ιξώδους
  • Μετρήστε σε συνθήκες δεξαμενής: 30,000 psi και 400 ° F.
  • Στον πάγκο ή στο γήπεδο
  • Ακριβής μέτρηση στις πιο σκληρές συνθήκες
  • 5 λεπτά από το κουτί σε λειτουργία στον βρόχο ροής σας
  • Ενσωματωμένη μέτρηση θερμοκρασίας ρευστού
